方形气旋喷淋塔

一、气旋喷淋塔产品概述

 气旋喷淋塔又称之为气旋塔混动旋流塔方形气旋塔气旋混动塔气旋喷淋装置,LD系列气旋喷淋塔是在普通喷漆水帘柜的基础上嵌入“气动混流废气净化系统”,该系统是根据技动力技术原理设计而成,主要针对粘性类粉尘、油性粉尘工业废气预处理、纤维类粉尘等干式除尘设备无法处理的工况而开发的一款全新温式高效环保废气净化设备。采用先进的漆雾分离技术、匠心的净化方式,多级连续的净化过程决定着净化效率,净化率高达95%以上。气旋喷淋塔产品筒单实用、维护方便、用途广泛。气旋喷淋塔适用于各工业领域的废气粉尘净化处理(特别适合如:喷漆废气漆雾处理,打磨抛光粉尘处理等)。

64407a713b962f7da5fe69799250f07

机废气处理气旋塔+UV光解废气处理+活性炭吸附工艺流程平面图示



二、气旋塔的工作原理

 气旋喷淋塔在离心力作用下,含尘气体呈横向向心运动,含尘气体停留时间更长,洗涤效果更好,彻底改善了喷淋塔在某些特定工况下存在的除尘不彻底、水喷淋塔容易堵塞等技术缺陷。产品采用专利技术,避免水泵及喷头的堵塞,大大提高生产效率,其中水池的水可循环使用,避免产生二次污染造成的困扰,更节约了水资源。气旋塔内安装有若干个“圆形旋流桶”和高效除雾板。旋流桶内放有实心填料球,最上层的除雾板用来净化水雾,达到脱水雾的目的,含尘气体在塔内旋流上升、并在各板上与由塔顶进入的液体旋流接触,完成除尘任务;通过离心力的作用,废气中的大颗粒沉入水池, 最后由人工捞出清理机壳,这样气体得到净化,达标排放,同时气旋塔内的水可以继续循环使用。



三、方形气旋塔的结构

 气旋喷淋塔装置主要由主旋流部分、填料除雾部分、喷淋部分、水循环部分等组成。根据废气种类气旋塔设备主体材质可选用:不锈钢,炭钢等。

f101741d53bb8c9e9d3507596ce2ee8

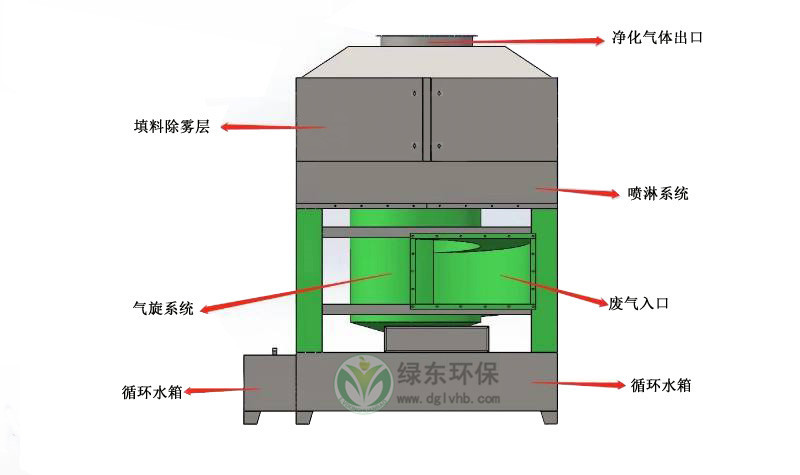

气旋喷淋塔结构图

四、气旋混动塔的应用范围

 方形气旋喷淋塔适用于各工业领域的废气粉尘净化处理(特别适合如:喷漆废气漆雾处理,打磨抛光粉尘处理等)。

f4b2cbe1b2f79eba69e50a14edbfa64_副本

多筒混动气旋塔

五、气旋混动喷淋塔的选型规格参数

型号

处理风量(m3/h)

规  格(mm)

旋流桶参数

风阻(Pa)

配套水泵功率(KW)

进风口径(mm)

出风口径(mm)

QXT-1

5000

1200×800×2700

Φ400  2只

1200

1.1

500×300

Φ400

QXT-2

10000

1200×1200×2800

Φ400  4只

1200

1.5

600×400

Φ500

QXT-3

15000

1400×1400×3000

Φ500  4只

1300

2.2

800×400

Φ600

QXT-4

20000

1900×1400×3100

Φ500  6只

1350

3

1000×400

Φ700

QXT-5

25000

2200×1500×3200

Φ550  6只

1350

4

1200×400

Φ750

QXT-6

30000

2400×1600×3400

Φ600  6只

1350

4

1300×400

Φ800

QXT-7

35000

2600×1700×3500

Φ650  6只

1350

5.5

1400×500

Φ900

QXT-8

40000

2800×1800×3500

Φ700  6只

1400

5.5

1400×600

Φ1000

QXT-9

50000

3100×1900×3500

Φ800  6只

1400

7.5

1500×600

Φ1100

QXT-10

60000

3500×2200×3500

Φ900  6只

1400

7.5

1600×650

Φ1200





五、气旋喷淋塔工程案例

5cd3626d0afa69c8074e43c25b0b1d1_副本

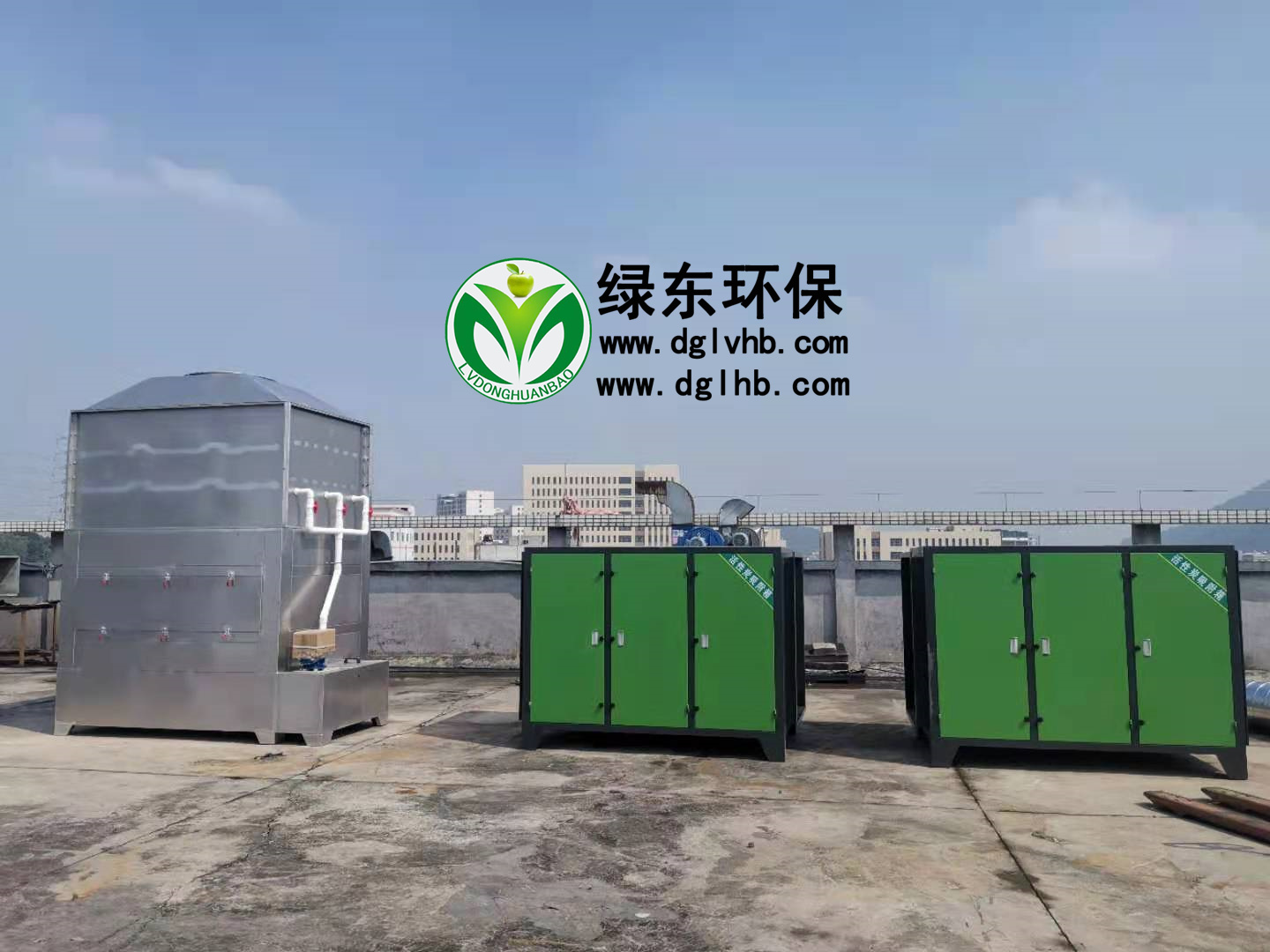

东莞五金塑胶制品有限公司喷漆废气处理工程案例混动旋流塔

东莞润阳五金塑胶制品有限公司喷漆废气处理工程案例混动旋流塔+UV光解+活性炭吸附工艺)

深圳恩欣龙集团东莞第一分公司塑胶气处理工程案例气旋喷淋塔+UV光解+活性炭吸附工艺)
